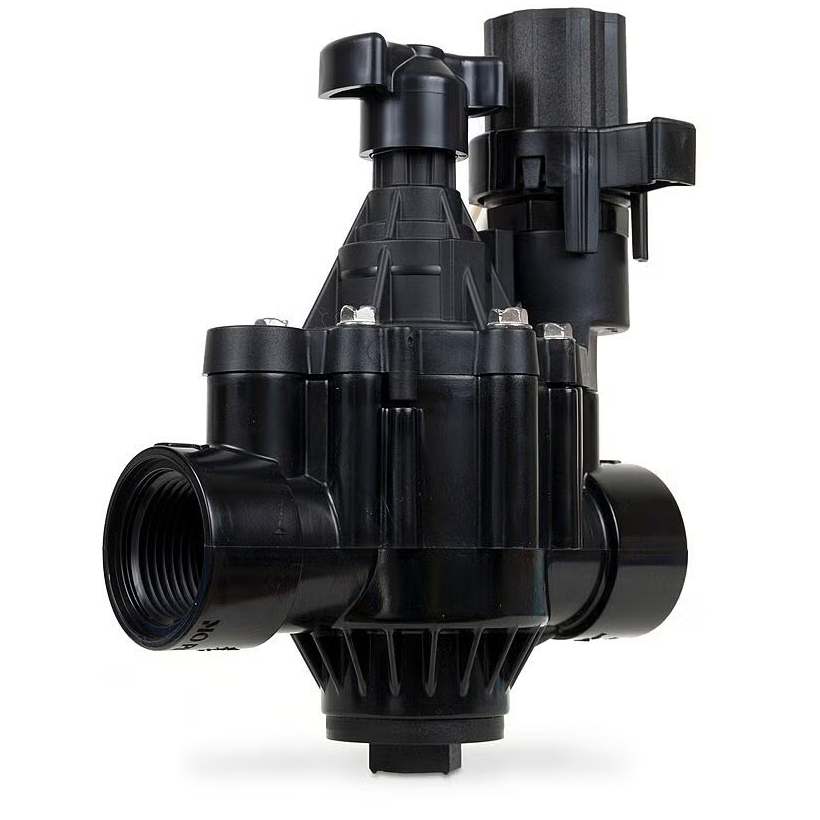

Rain Bird PGA: Extrémna odolnosť a flexibilita pre profesionálne systémy
Séria elektromagnetických ventilov Rain Bird PGA predstavuje najodolnejšie riešenie vo svojej triede, určené pre náročné rezidenčné a komerčné závlahové systémy. Tieto ventily kombinujú robustné telo z PVC s vekom z nylonu vystuženého sklenými vláknami a unikátnou konfiguráciou "Globe/Angle" (priame/uhlové zapojenie), čím zabezpečujú extrémnu flexibilitu inštalácie a dlhodobú tesnosť aj pri častých tlakových rázoch.
Kľúčové výhody a benefity
- Preukázaná trvanlivosť: Ventily PGA prešli prísnym testovaním tepelných cyklov a tlakových rázov, kde preukázali nulové priesaky medzi telom a vekom aj pri extrémnych výkyvoch teplôt a tlaku. V testoch životnosti prekonali najbližšiu konkurenciu v pomere 2,5 : 1.
- Konštrukčná flexibilita: Ventil umožňuje inštaláciu v priamom aj uhlovom zapojení, čo zjednodušuje návrh systému a montáž v stiesnených priestoroch.
- Servisná efektivita: Jednodielny solenoid so zapuzdreným piestom zabraňuje strate dielov pri údržbe. Veko je upevnené pomocou skrutiek s kombinovanou hlavou (krížová, plochá, hex), čo urýchľuje prístup k membráne.
- Ochrana systému: Funkcia pomalého zatvárania eliminuje vodný ráz, zatiaľ čo filtrovaný pilotný tok chráni porty solenoidu pred zanesením nečistotami.
- Smart & Modular Ready: Ventily sú pripravené na inštaláciu modulu PRS-D pre presnú reguláciu tlaku a sú kompatibilné s IVM-SOL pre obojsmernú komunikáciu a pokročilú diagnostiku v systémoch ESP-LXIVM.
Modely série Rain Bird PGA: Parametre a rozmery
| Model | Veľkosť | Prietok (m3/h) | Rozmery (V x D x Š) |
|---|
| 100-PGA | 1" (vnútorný závit) | 0,45 – 9,0 | 18,4 cm x 14,0 cm x 8,3 cm |
| 150-PGA | 1 1/2" (vnútorný závit) | 6,0 – 34,0 | 20,3 cm x 17,2 cm x 8,9 cm |
| 200-PGA | 2" (vnútorný závit) | 9,0 – 34,0 | 25,4 cm x 19,7 cm x 12,7 cm |
Prípady použitia a aplikácie
- Komerčné areály s kolísavým tlakom: Vďaka odolnému tesneniu "body-to-bonnet" sú ideálne pre lokality s vysokým tlakom vody a častými tlakovými špičkami.
- Systémy vyžadujúce reguláciu: S voliteľným modulom PRS-D je možné presne stabilizovať výstupný tlak (1,04 – 6,9 bar), čo je kľúčové pre optimálny výkon postrekovačov na športoviskách a v parkoch.
- Inštalácie s úžitkovou vodou: Dostupnosť voliteľnej fialovej ovládacej páčky umožňuje jasnú identifikáciu rozvodov s nepitnou vodou.
Technické zhrnutie
- Prevádzkový tlak: 1,04 až 10,35 bar (15 až 150 PSI)
- Teplotná odolnosť: Voda do 43 °C, teplota okolia do 52 °C
- Materiál: Telo z PVC, veko z nylonu plneného sklenými vláknami, nerezové skrutky
- Materiál tesnenia: Vysoko odolná membrána s pomalým zatváraním pre elimináciu vodného rázu
- Elektrické parametre: 24 VAC 50/60 Hz (Spínací prúd 0,41 A; Prídržný prúd 0,14 A; Odpor cievky 30-39 Ohmov)
- Regulácia: Integrovaná regulácia prietoku na všetkých modeloch; Voliteľný modul PRS-D pre reguláciu tlaku (1,04 – 6,9 bar)
- Voliteľné príslušenstvo: Regulátor tlaku PRS-D, DC Latching solenoid, IVM-SOL modul
Tabuľka tlakových strát (bar)
Hydraulické straty ventilov Rain Bird PGA (pri úplne otvorenej regulácii prietoku).
Prietok
(m3/h) | 100-PGA (1") | 150-PGA (1 1/2") | 200-PGA (2") |
|---|
| Priamy | Uhlový | Priamy | Uhlový | Priamy | Uhlový |
|---|
| 1,2 | 0,38 | 0,35 | - | - | - | - |
| 3,0 | 0,41 | 0,38 | - | - | - | - |
| 6,0 | 0,43 | 0,38 | 0,10 | 0,07 | - | - |
| 9,0 | 0,48 | 0,51 | 0,22 | 0,14 | 0,08 | 0,07 |
| 12,0 | - | - | 0,38 | 0,23 | 0,12 | 0,07 |
| 15,0 | - | - | 0,61 | 0,36 | 0,17 | 0,10 |
| 21,0 | - | - | 1,16 | 0,70 | 0,33 | 0,18 |
| 24,0 | - | - | - | - | 0,43 | 0,23 |
| 30,0 | - | - | - | - | 0,66 | 0,36 |
| 34,0 | - | - | - | - | 0,83 | 0,45 |
Tip pre inštaláciu:
Ak používate modul regulácie tlaku PRS-D, celková výška ventilu sa zvýši o 5,1 cm. Pre prietoky pod 1,14 m3/h sa odporúča použiť predradenú filtráciu na ochranu membrány.
Technické parametre
| Výrobca |
Rain Bird
|
| Značka |
Rain Bird
|
| Závit (") |
1 1/2 (6/4)
|
| Druh závitu |
F - vnútorný
|
| Regulácia prietoku |
Áno
|
| Cievka (V) |
24
|
| Prevádzkový tlak (bar) |
1,04 - 10,35
|
| Prietok (l/min) |
19,0 - 568,0
|
